Introduction :
Comment un inventeur fait-il pour partager son idée avec d’autres personnes ?
Comment un ingénieur explique-t-il à un fabricant comment construire un objet ?
La représentation d’un objet technique sert à communiquer une idée et à définir précisément ses caractéristiques. Différents modes de représentation existent en fonction des besoins et des métiers.
a) Le croquis ou l'esquisse :
Un dessin rapide, à main levée, qui donne une idée générale de l’objet sans être précis.
b) Schéma de principe de fonctionnement :
représentation simplifiée de l’objet permettant d’en comprendre son fonctionnement.
c) Perspective éclatée :
ce mode de représentation permet de préciser l’assemblage des pièces les unes avec les autres.
d) DESSIN TECHNIQUE : Le dessin d’ensemble
Toutes les pièces d’un système technique sont représentées avec soin en respectant les normes internationales du dessin technique. Les pièces sont repérées et répertoriées dans une nomenclature. Tout cela se réalise à l’ordinateur.
e) DESSIN TECHNIQUE : Le dessin de définition
il représente une pièce sous plusieurs angles. Il précise les dimensions sous forme de cotation.

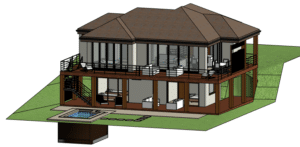

f) La Modélisation 3D
C’est une représentation en volume de l’objet (trois dimensions = 3D). On peut manipuler l’objet virtuellement sur ordinateur et y préciser ses cotes. On peut même faire des tests de résistance.
